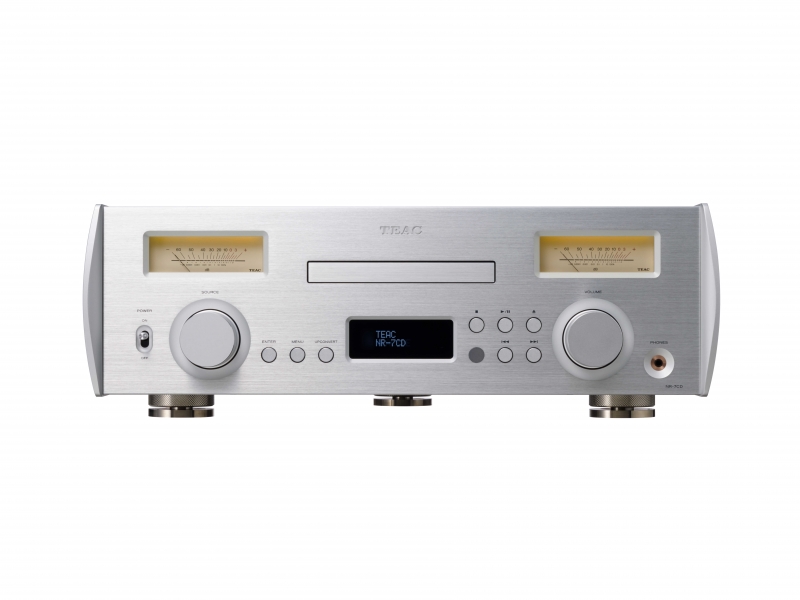

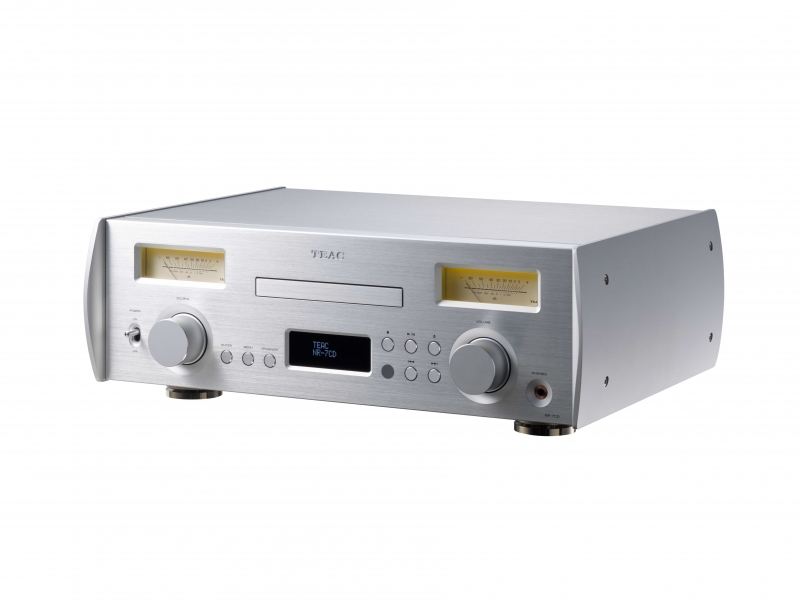

Teac NR-7CD

Netzwerk-CD-Player/Integrierter Verstärker

TEAC präsentiert New Vintage ...

NEU: "NR-7CD" und "NT-505" unterstützen die Wiedergabe von MQA-Dateien mit aktueller Netzwerk-Firmware!

Der Netzwerk-CD-Player NR-7CD mit integriertem Verstärker ist das erste Modell unserer Reference 7-Serie. Seine hochauflösende Wiedergabe zeugt von der jahrelangen Erfahrung, die TEAC durch die Entwicklung hochwertiger und professioneller Audioausstattung gesammelt hat.

Angefangen bei hochauflösenden Master-Audio-Quellen wie DSD 5,6 MHz und PCM 384 kHz/32-Bit über die klassischen Alben, die in Ihrem CD-Regal schlummern, bis hin zu der enormen Musikauswahl, die in führenden „verlustfreien“ Musikstreamingdiensten wie TIDAL und Qobuz verfügbar ist, oder dem drahtlosen Streaming hochwertiger Musik via Bluetooth® – diese Einheit erfüllt jede Erwartung.

Trotz seiner Multifunktionalität überzeugt das Gerät in jedem Bereich durch eine überragende Performance. Jede Stufe – von den DA-Wandlern bis zum Leistungsverstärker – basiert auf einem Dual-Mono-Schaltungsaufbau, sodass sämtliche Audiosignale von Anfang bis Ende in einer vollsymmetrischen Schaltung verarbeitet werden. RDOT-NEO ist ein beeindruckendes Merkmal, das eingehende digitale Audiosignale inkl. konventioneller CDs in DSD 12,2 MHz oder PCM 384 kHz (also in hochauflösende Qualität) umwandelt. Außerdem sorgt die kostenlose Steuerungs-App TEAC HR Streamer für eine bequeme Kontrolle per Smartphone oder Tablet.

Am Fertigungsprozess sind vom Löten bis zur Montage versierte Experten beteiligt. Das Etikett „Made in Japan“ verspricht Detailtreue und eine Klangqualität, die dem Aushängeschild unserer Reference-Serie angemessen ist.

Der TEAC-Klang, der in professionellen Audioumgebungen seit Jahrzehnten geschätzt wird, und ein Design, das diese gesamte Geschichte beinhaltet, wurden kombiniert, um einen kompletten Netzwerk-CD-Player mit integriertem Verstärker der nächsten Generation zu ergeben.

Wichtige Leistungsmerkmale

    Bahnbrechende Kompaktlösung inklusive Verstärker, Netzwerk-Player und CD-Player
    NEW VINTAGE-Design mit zwei Spitzenpegelanzeigen
    OpenHome-Netzwerk mit Unterstützung für DSD 5,6 MHz- und PCM 384 kHz/32-Bit-Streaming
    Integrierter Bluetooth®-Empfänger mit Unterstützung für die Codecs LDAC™ und Qualcomm® aptX™
    Zwei VERITA AK4490 DA-Wandler und RDOT-NEO mit Aufwärtskonvertierung in DSD
    Vollsymmetrischer Dual-Mono-Schaltungsaufbau
    Kostenlose Steuerungs-App TEAC HR Streamer für Smartphone/Tablet

Streaming von NAS-Speichern und USB-Flash-Speichern

Die hochauflösende Wiedergabe von NAS- und USB-Speichermedien wird unterstützt. (*1) Neben 2,8/5,6 MHz DSD und 384 kHz/32 Bit PCM (*2) werden auch zahlreiche andere Formate (DSF, DSDIFF, FLAC, Apple Lossless, WAV, AIFF, MP3, AAC) sowie die unterbrechungsfreie Wiedergabe für verlustfreie Format unterstützt. Dies ermöglicht zum Beispiel eine unterbrechungsfreie Wiedergabe von Liveauftritten, die mehrere Titel umfassen.

*1 Für eine hochauflösende Wiedergabe von NAS wird ein kompatibles Audio-NAS-System benötigt.

*2 PCM 384 kHz oder 352,8 kHz werden auf die Hälfte abwärts konvertiert, während 32-Bit in 24-Bit verwandelt wird.

Steuerungs-App HR Streamer von TEAC für herausragende Bedienfreundlichkeit

HR Streamer von TEAC ist eine App zur Steuerung der Netzwerkwiedergabe und wurde speziell entwickelt, um die Bedienung zu erleichtern. Sie entspricht dabei dem OpenHome-Standard.

Ein Cache-System in der App erfasst Tagdaten und Bilder für Titel auf dem NAS- oder USB-Speicher vorab, sodass Sie Details ein- oder ausblenden und Albumcover in Echtzeit ansehen können. Außerdem können Sie Ihre Sammlung beliebig nach Aufnahmejahr, Komponist, Kategorie oder anderen Kriterien sortieren. Auf dem iPad können Sie Titel auswählen und Wiedergabelisten nach Belieben abspielen. Die Bedientasten und unterschiedlichen Oberflächen, wie zum Beispiel die Wiedergabeliste und die Bibliothek, sind so gestaltet, dass sie auch für unerfahrene Nutzer einfach zu bedienen sind.

* iOS-Version verfügbar. Die Android-Version wird Ende 2017 veröffentlicht. (Stand: November 2017)

Zur Verwendung der App wird eine Wi-Fi-Verbindung benötigt. Dabei muss der NR-7CD per LAN-Kabel mit dem gleichen Netzwerk verbunden werden.

Umfassende Unterstützung für TIDAL und Qobuz

Die kostenpflichtigen Musikstreamingdienste TIDAL und Qobuz werden vollständig unterstützt. Auf diese Weise können Sie große Musiksammlungen in hochauflösender oder verlustfreier CD-Qualität über ein Netzwerk genießen.

Mit der App HR Streamer von TEAC können Titel nahtlos von einem eigenen NAS- oder USB-Speicher oder aus den umfangreichen Sammlungen in der Cloud von Tidal und Qobuz ausgewählt und abgespielt werden.

LDAC-kompatibler Bluetooth®-Receiver

Neben LDAC™, das eine hochauflösende Audioübertragung ermöglicht, unterstützt der Bluetooth®-Empfänger des NR-7CD auch die Codecs Qualcomm® aptX™, AAC und SBC. Auf einem kompatiblen Gerät können Sie ein hochwertiges Hörerlebnis bequem und drahtlos genießen.

Die Datenübertragung mit LDCA™ ist bis zu drei Mal schneller als bei derzeit verfügbaren Technologien.* So können Sie mit Geräten, die LDAC™ unterstützen, drahtlos einen hochwertigen Klang genießen, zum Beispiel über hochauflösende Eingangsquellen oder Quellen in CD-Qualität.

*Bluetooth A2DP SBC (bei 328 Kbit/s, 44,1 kHz) (Siehe http://www.sony.net/Products/LDAC/)

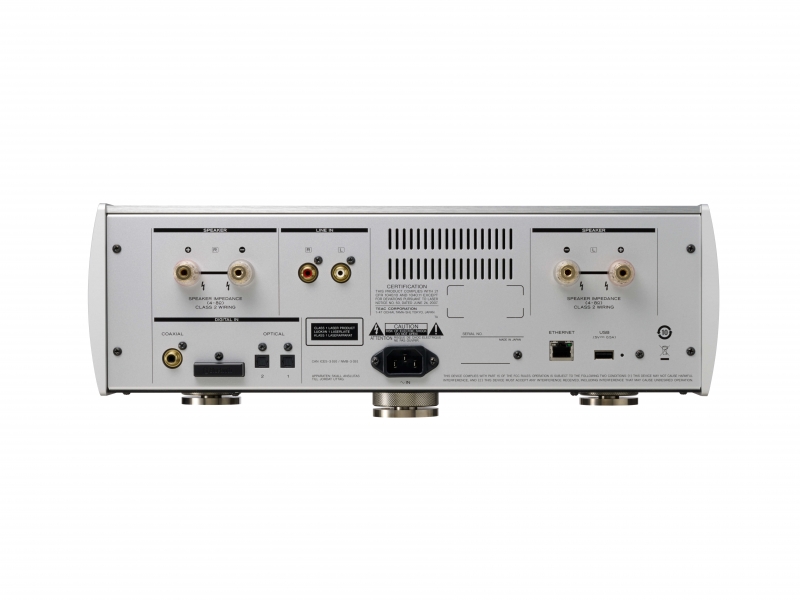

Optische/koaxiale Digitaleingänge ermöglichen DSD-Übertragung

Zwei optische Digitaleingänge und ein koaxialer Digitaleingang ermöglichen die hochwertige Audiowiedergabe von Fernsehgeräten, Universalplayern, tragbaren Audio-Playern und vielen anderen digitalen Quellen. Dabei wird die Übertragung von hochauflösenden Signalen und PCM-Signalen mit bis zu 192 kHz/24 Bit und 2,8 MHz DSD unterstützt.*

*Für die Übertragung wird das DoP-Format (DSD Audio over PCM Frames) verwendet.

CD-Laufwerkmechanismus von TEAC für hohe Leistung und Zuverlässigkeit

Der eigens von uns entwickelte und hergestellte Audio-CD-Laufwerkmechanismus kommt bereits in zahlreichen leistungsstarken CD-Playern zum Einsatz. So können Sie Ihre CD-Sammlung weiterhin anhören und von der traditionellen Benutzerfreundlichkeit dieses Formats profitieren.Zudem werden analoge Daten für Frequenzen über 20 kHz, die auf CDs nicht aufgenommen werden, durch Interpolation mit RDOT-NEO so konvertiert, dass der abgerundete und satte Klang dem Original noch näher kommt.

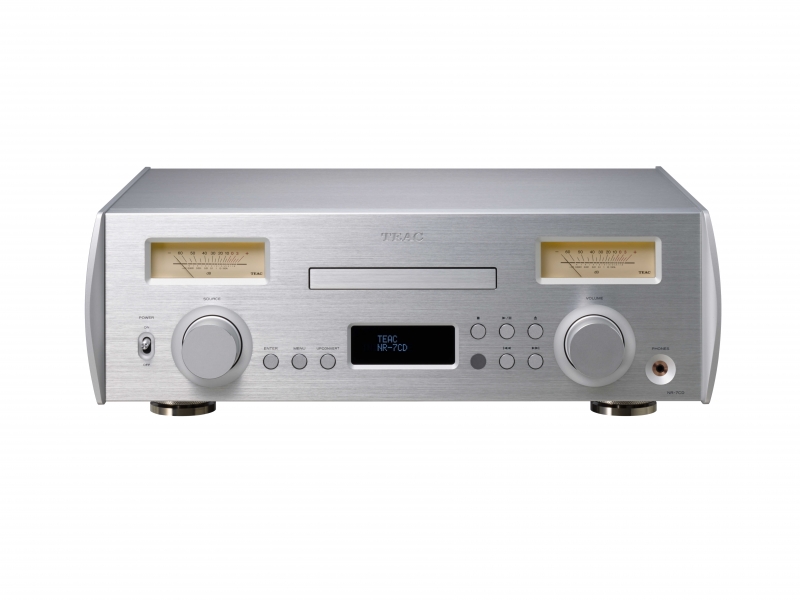

New Vintage-Design

Das universale und zeitlose Design klassischer Audiokomponenten ist seit Jahrzehnten beliebt und wird weithin geschätzt. Wir haben uns an dem klassischen aber funktionalen Design orientiert und die traditionellen Audiogeräte mit Rücksicht auf moderne Vorlieben und Wohnräume neu interpretiert.

Große Spitzenpegelanzeigen

An der Gerätefront befinden sich große Anzeigen für die Spitzenleistung. Die Bewegung der Messnadeln visualisiert die Dynamik der Musik und macht sie fast spürbar. Die Beleuchtung der Anzeigen kann über eine Dimmerfunktion auf drei Helligkeitsstufen eingestellt oder gänzlich ausgeschaltet werden. Durch das warme Licht der Anzeigen setzt der Verstärker individuelle Akzente bei der Beleuchtung von Wohnräumen.

Seitenwände mit gerundetem Design

Die 12 mm dicken Aluminiumblenden an den Seiten des Geräts sind ein zentrales visuelles Designmerkmal unserer Reference-Serie. Aufgrund ihrer Dicke erhöhen die Seitenwände die Stabilität und Vibrationsbeständigkeit des Chassis. Betrachtet man sie frontal, weisen die Paneele gerundete Formen auf. Die sanften Bögen des Designs vermitteln ein Gefühl von Stabilität und Eleganz.

Neue Größe in A3

Viele Komponenten in Standardgröße sind sehr tief, sodass sie nicht überall ohne Weiteres aufgestellt werden können. Der NR-7CD ist bei Standardgröße jedoch nicht größer als ein A3-Blatt mit einer Tiefe von gerade mal 30 cm, sodass er problemlos platziert werden kann. So kommt er in flachen Regalen, Schränken und an anderen zweckmäßigen Orten gut zur Geltung. Gleichzeitig bleibt auf der Rückseite genügend Platz für Kabel.

Display

Das Display basiert auf organischer EL-Technologie. Die Wiedergabelautstärke wird in großen Zahlen auf einer möglichst großen Fläche angezeigt, sodass diese einfach erkennbar sind und die Lautstärke auch aus der Ferne geregelt werden kann. Zudem zeigt das Display auch die Abtastfrequenz des wiedergegebenen Titels an (verfügbar für Netzwerk- und digitale Eingänge). Während der CD-Wiedergabe werden Titelnummer, Wiedergabezeit und andere Informationen angezeigt. Mit der Dimmerfunktion kann das Display auf drei verschiedene Helligkeitsstufen eingestellt oder gänzlich ausgeschaltet werden. (Bei der Wiedergabe über ein Netzwerk werden Titelinformationen nur in der Steuerungs-App angezeigt.)

Präzisionsgeschnittene Aluminiumregler mit hochpräzisen Lagerungen

Lautstärke und Titelauswahl werden über präzisionsgeschnittene Aluminiumregler gesteuert. Diese sind mithilfe hochpräziser Lagerungen montiert, die für einen eleganten Griff sorgen.

Vollständige Dual-Mono-Differenzialschaltung

Die Übertragung beim Vorverstärker und Leistungsverstärker erfolgt in jedem Abschnitt vollsymmetrisch, sodass Gleichtaktstörungen minimiert oder gar eliminiert werden. Auf diese Weise werden Audiosignale so rauscharm wie möglich und mit hervorragendem Rauschabstand übertragen. Zudem sind Schaltkreise für den linken und rechten Kanal vom DA-Wandler bis zum Leistungsverstärker vollständig getrennt. Durch Verwendung dieser Dual-Mono-Konfiguration werden Interferenzen zwischen beiden Kanälen minimiert und eine hervorragende Kanaltrennung gewährleistet. So können Sie eine realistische Klangbühne genießen, die Ihnen das Gefühl gibt, als stünden sie neben den Künstlern. Auch Momente der Ruhe fühlen sich wahrhaft still an.

Dual-Mono-DA-Wandler

Für die digitale Audiowiedergabe sind leistungsstarke DA-Wandlerchips unerlässlich. Für diese Dual-Mono-Konfiguration werden zwei VERITA AK4490 DA-Wandler für den linken und rechten Kanal genutzt. Die DA-Wandler der Asahi Kasei Microdevices Corporation werden in zahlreichen hochwertigen Audiokomponenten verwendet und sorgen für eine exzellente Klangqualität. Da die Kanäle vom DA-Wandler-seitig getrennt sind, ist eine hohe Kanaltrennung gegeben.

Leistungsverstärker mit unabhängigem linken und rechten Kanal

In einer BTL-Konfiguration wird im rechten und linken Kanal je ein hochwertiger Klasse-D-Stereo-Verstärker 50ASX2 von ICEpower verwendet. Diese ermöglichen eine maximale Ausgangsleistung von 140 W + 140 W (bei 4 Ω). So werden Klänge mit hoher Linearität und Geschwindigkeit schön und kraftvoll übertragen.

TEAC-OVCS (Octa Volume Control System)

Unsere Lautstärkeregelung mit TEAC-OVCS sorgt für ein reines Signal-Routing. Mit dem Lautstärkeregler wird ein Netzwerk aus insgesamt acht Lautstärkereglern in zwei unabhängigen Parallelschaltkreisen gesteuert – jeweils positiv und negativ für den linken und rechten Kanal. Auf diese Weise bleibt die Links-/Rechts- sowie Positiv-/Negativ-Unabhängigkeit der Audiosignale erhalten. Es entsteht ein klarer Klang mit hervorragender Kanaltrennung und Phasenperformance. Zusätzlich wurde die Verkabelung von der Audioplatine zu den Lautstärkekomponenten eliminiert und der Weg des Audiosignals so erheblich verkürzt, um eine durchgängig überragende Klangqualität zu gewährleisten.

RDOT-NEO für eine feinere digitale Tonverarbeitung und Aufwärtskonvertierung

Der von TEAC entwickelte FPGA (programmierbarer integrierter Schaltkreis) hebt Audiosignale mithilfe eines Flussalgorithmus sanft an. So werden eine Aufwärtskonvertierung digitaler PCM-Signale mit dem Faktor 2, 4 oder 8 und eine Aufwärtskonvertierung in DSD möglich. Mit dieser Funktion erleben Sie Ihre CD-Sammlung ganz unkompliziert mit dem satten Klang von DSD-Dateien. Bei der CD-Wiedergabe werden Signale auf das Format 11,2 MHz DSD aufwärtskonvertiert, das etwa das 256-Fache an Daten enthält wie normale CD-Audiosignale. Mit dieser Methode erreichen Sie einen natürlichen Klang und kreieren eine Klangbühne, die einem Liveauftritt nahekommt. Bei der Wiedergabe von Musik entsteht außerdem ein natürlicher Nachhall und Auflösung und Klang verbessern sich spürbar, besonders beim versetzten Einsatz von Instrumenten. 48-kHz-PCM-Audiodateien lassen sich auch im 384-kHz-PCM- oder im 12,2-MHz-DSD-Format wiedergeben.

RDOT-NEO (Refined Digital Output Technology) verwendet eine analoge Interpolationsmethode auf der Basis von Flusslogik. Die Technologie wurde entwickelt, um die Wiedergabe von Frequenzen zu ermöglichen, die höher als 20 kHz sind und im CD-Format mit 44,1 kHz und 16 Bit verlorengehen. Auf der Grundlage der Informationen, die eine CD erfasst, werden die Wellenformen durch analoge Daten ergänzt. Auf diese Weise können auch Daten mit mehr als 20 kHz generiert werden. RDOT-NEO ermöglicht nicht nur eine Aufwärtskonvertierung in PCM, sondern auch in das DSD-Format.

RDOT-NEO bezeichnet einen neuartigen Schaltungsaufbau zur Aufwärtskonvertierung, der hochauflösende Formate bis zu 12,2 MHz DSD unterstützt. Er basiert auf der von TEAC entwickelten RDOT-Schaltung (Refined Digital Output Technology), die einen Flussalgorithmus anwendet.

Stabile Chassiskonstruktion

Eine zweistöckige Struktur trennt die analogen und digitalen Schaltungen in einen oberen und einen unteren Bereich. Das mittlere Chassis ist fest mit den Seitenteilen verschweißt und erhöht so die Stabilität des gesamten Chassis. Gleichzeitig werden Vibrationen von Teilen reduziert und unerwünschte Vibrationen von außen minimiert. Außerdem werden Interferenzen zwischen den analogen und digitalen Bereichen so effektiv abgeschirmt.

AMAC (Aluminum-Block Mounted Amplifier Construction)

Der DA-Wandler und der Vorverstärker sind auf der einen Seite eines stabilen 10 mm dicken Aluminiumblocks montiert, und das Leistungsverstärkermodul auf der anderen. Diese Struktur ermöglicht eine Übertragung analoger Signale auf dem kürzesten Weg und verbessert die Abschirmung, um jegliches Rauschen zu unterdrücken. Gleichzeitig kann die Wärme, die der Leistungsverstärker entwickelt, besser abgeführt werden.

TEAC-HCLD-Kopfhörerverstärker

Als Kopfhörerverstärker dient ein TEAC-HCLD-Pufferverstärker (High-Current Line Driver). Dieser kommt auch in unserem bewährten und leistungsstarken DA-Wandler/Kopfhörerverstärker UD-503 zum Einsatz. Er ermöglicht eine maximale Ausgangsleistung von 500 mW + 500 mW (bei einer Last von 32 Ω, Klirrfaktor 1 %). Der Kopfhörerverstärker gewährleistet auch in anspruchsvollen 600-Ω-Kopfhörern mit hoher Impedanz eine ausgezeichnete Leistung.

4-polige 3,5-mm-Kopfhörerbuchse mit getrennter Erdung

Die 4-polige 3,5-mm-Buchse unterstützt eine getrennte Erdung für den linken und rechten Kanal. Beim Anschließen kompatibler Kopfhörer mit einem 4-poligen 3,5-mm-Stecker wird die Trennung zwischen linkem und rechtem Kanal verbessert, sodass Sie auch beim Hören mit Kopfhörern ein hervorragendes Klangerlebnis genießen können. (Kopfhörer mit einem 3-poligen 3,5-mm-Stecker können ebenfalls verwendet werden.)

Angepasster EI-Kerntransformator mit getrennten Wicklungen für den linken und rechten Kanal

Der digitale Verstärker, der Vorverstärker und der Leistungsverstärker verfügen über unabhängige Leistungstransformatoren. Vor allem im Vorverstärkerbereich wird für die Dual-Mode-Struktur der Stromversorgung ein angepasster EI-Kerntransformator mit getrennten Wicklungen für den linken und rechten Kanal verwendet.

Schaltungsaufbau für eine stabile Stromversorgung

Ein Shunt-Regler (A-Klasse) stabilisiert die Stromversorgung im Bereich des DA-Wandlers und des Vorverstärkers. So werden Grundspannungsschwankungen unterdrückt, und Stromschwankungen im Schaltkreis können genau überwacht werden.

Vier Digitalfilter und ein OFF-Modus

Für die Verarbeitung von PCM-Signalen sind vier Digitalfilter und ein OFF-Modus verfügbar. Neben zwei verschiedenen FIR-Digitalfiltern, die sich in hochwertigen Audiokomponenten bewährt haben, kommen auch zwei digitale Kurzverzögerungsfilter zum Einsatz, die das Vorecho von Impulswellenformen eliminieren und so für noch natürlichere Klangeinsätze sorgen. Mit dem OFF-Modus können die Digitalfilter deaktiviert werden. Sie können die Einstellung nach Belieben auswählen.

FIR-Digitalfiltereinstellungen

Diese Filter haben sich in der Praxis bewährt. Ihre Qualität ermöglicht einen satten, präzisen und gleichzeitig klaren Nachhall.

SDLY-Digitalfiltereinstellungen

Diese Filter eliminieren das Vorecho bei der Impulswiedergabe und am Klanganfang und sorgen für einen natürlichen Nachhall, sodass Klänge originalgetreu wiedergegeben werden.

Interne Master-Taktgeneratoren mit 44,1 kHz und 48 kHz

Getrennte unabhängige Master-Taktgeneratoren mit 44,1 kHz und 48 kHz sind integriert. Taktungenauigkeiten, die die Audioqualität beeinträchtigen, werden unterdrückt, und der Klang wird originalgetreu reproduziert. Dafür sorgen hochpräzise Quarzoszillatoren in Audio-Qualität mit geringem Phasenrauschen, die für Eingangssignale verwendet werden, deren Abtastrate ganzzahlige Vielfache sind.

Digitale/analoge Isolation

Störungen von Signalen durch digitale Quellen können im analogen Bereich Rauschen verursachen. Um das weitestgehend zu eliminieren, wird die Stromversorgung zwischen dem analogen Schaltungsbereich und dem digitalen Bereich sowie dem DA-Wandler durch einen Isolator getrennt, wodurch ein reines Analogsignal entsteht.

Pinpoint-Füße mit drei Positionen

Stellfüße an drei Punkten ermöglichen eine stabile Platzierung der Einheit auch bei leichten Unebenheiten des Untergrundes. Bei der Original-Konstruktion wird ein dornförmiger Fuß mit einem schalenförmigen Ständer kombiniert. Die Pinpoint-Konstruktion gilt zwar als ideal für die Füße von Audio-Equipment, der vollständige Aufbau war bisher jedoch immer extrem schwierig. Mit dieser Konstruktion haben wir den Aufbau stark vereinfacht.

Sie reduziert unerwünschte Vibrationen und reduziert die Schwere und Dunkelheit des Klangs im Nieder- und Mittelfrequenzbereich deutlich. Auch Auflösung und Stereoklang werden optimiert und lassen individuelle Klänge eindrucksvoll hervortreten.
