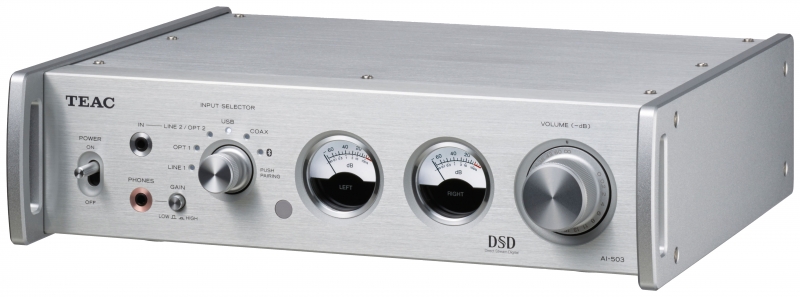

Teac AI-503 Silber

Hochleistungs-DA-Wandler vom Typ VERITA AK4490 unterstützen Auflösungen von bis zu 11,2 MHz DSD und 384 kHz/32 Bit PCM
Als DA-Wandlerchips, die die entscheidende Komponente für ein optimales digitales Audioerlebnis darstellen, haben wir die renommierten DA-Wandler des Typs VERITA AK4490* von der Asahi Kasei Microdevices Corporation verwendet. Neben der nativen Wiedergabe mit direkter Verarbeitung von 11,2-MHz-DSD-Signalen wird eine große Bandbreite an hochauflösenden Audioquellen unterstützt – darunter ein digitaler 384-kHz-/32-Bit-PCM-Eingang. Mit diesen DA-Wandlern gelingt es, die Reproduktion feinster Details und ein hervorragendes Gefühl für die Klangpositionierung zu realisieren, wie sie für Audioquellen mit hoher Auflösung charakteristisch sind.
*Der AK4490 ist ein Produkt aus der Audio4pro™-Reihe, die die Asahi Kasei Microdevices Corporation speziell für professionelles Audio-Equipment und digitale Audioanwendungen im High-End-Segment entwickelt hat.

Dual-Mono-Aufbau unterstützt vollsymmetrische Übertragung
Die fortschrittliche Dual-Mono-Konfiguration, dank der ein erstklassiges Leistungsniveau erreicht wird, findet auch beim DA-Wandler und Vorverstärker Anwendung.
Das Dual-Mono-Layout besteht aus zwei komplett unabhängigen monauralen Schaltungen für die linken und rechten Kanäle. Diese Anordnung, die bereits bei den leistungsstarken DA-Wandlern vom Typ VERITA AK4490 beginnt, sorgt für eine außergewöhnliche Kanaltrennung. Die Beseitigung von Interferenzen zwischen linken und rechten Kanälen ist vor allem bei der Nutzung von Kopfhörern von Belang.

Symmetrisch aufgebauter Vorverstärker mit TEAC-QVCS für eine präzise Lautstärkeregelung
Für die Vorverstärkerschaltung nutzten wir das TEAC-QVCS (Quad Volume Control System), einen Schaltkreis mit vollsymmetrischem Aufbau. Dieser verarbeitet das Audiosignal auf jeder Stufe symmetrisch – von unmittelbar nach der Digital-Analog-Umwandlung bis zum Lautstärkeverstärker.
Vom Lautstärkeregler übermittelte Steuersignale stellen gleichzeitig die variablen Gain-Verstärker-Lautstärkeregler für insgesamt vier unabhängige Schaltkreise
ein – jeweils positiv und negativ für den linken und rechten Kanal. Dieses System macht die eigentlich notwendige Bearbeitung der Audiosignale überflüssig. Zudem bleibt die Links-/Rechts- sowie Positiv-/Negativ-Unabhängigkeit der Audiosignale bis zum Erreichen des Leistungsverstärkers erhalten. Der Vorteil: eine überragende Klangqualität mit hervorragender Kanaltrennung. (Dieser Prozess betrifft nur symmetrische Analogeingänge.)
Lautstärkeunterschiede, die bei geringer Lautstärke zwischen dem linken und rechten Kanal auftreten und vor allem beim Hören über Kopfhörer problematisch sind, gehören der Vergangenheit an – selbst bei Ohrhörern mit geringer Impedanz können Sie immer eine präzise Klangwiedergabe genießen.

An die Vorverstärkerbuchsen können sowohl Leistungsverstärker als auch aktive Lautsprecher angeschlossen werden
Der AI-503 kann auch als leistungsfähiger Vorverstärker genutzt werden. Da die Lautstärke an den Cinch-Ausgangsbuchsen regelbar ist, können Sie Ihr Audiosystem ganz einfach optimieren, indem Sie einen Leistungsverstärker an die Vorverstärkerausgänge anschließen. Das Gerät verfügt außerdem über ein Paar analoge Cinch-Eingänge, an die Sie einen analogen Plattenspieler mit integriertem Phono-EQ-Verstärker (z. B. die Modelle TN-350 oder TN-570), einen Kassettenspieler oder andere analoge Audiogeräte anschließen können.

Interne Taktgeneratoren mit 44,1 kHz und 48 kHz
Bei Anbindung über USB unterstützt der AI-503 statt der Synchronisierung mit dem Taktsignal des Computers, das instabil und rauschbehaftet ist, einen asynchronen Übertragungsmodus. Dieser ermöglicht eine Steuerung der PCM- und DSD-Signale durch Synchronisierung mit dem eigenen Taktsignal (das von einem integrierten Quarzoszillator erzeugt wird). Dazu sind zwei dedizierte interne Taktgeber integriert, die mit 44,1 kHz bzw. 48 kHz laufen. Auf Signale, die ein Vielfaches der Taktfrequenzen sind, wird das Taktsignal eines hochpräzisen Quarzoszillators in Audioqualität mit einem von Natur aus sehr geringem Phasenrauschen angelegt. Auf diese Weise lässt sich der Effekt von Taktungenauigkeiten auf die Audioqualität weitestgehend unterdrücken und die Audioquelle originalgetreu wiedergeben.

Vier PCM- und zwei DSD-Digitalfilter
Der AI-503 verfügt über diverse Filter, darunter vier PCM-Filter sowie ein „Off“-Modus und zwei DSD-Digitalfilter. Mithilfe der Fernbedienung können Sie den optimalen Filter für das jeweilige Eingangsdateiformat und Musikgenre auswählen. Sie können auch während der Musikwiedergabe zwischen den Filtern wechseln, um die Klangqualität perfekt abzustimmen.

PCM-Filter
FIR SHARP: Ein FIR-Filter mit steilflankigem Abfall, der Signale außerhalb des Audio-Bandes abrupt kappt.
FIR SLOW: Ein FIR-Filter mit flachflankigem Abfall, der Signale außerhalb des Audio-Bandes sanft kappt.
SDLY SHARP: Ein Kurzverzögerungsfilter mit steilflankigem Abfall, der Signale außerhalb des Audio-Bandes abrupt kappt.
SDLY SLOW: Ein Kurzverzögerungsfilter mit flachflankigem Abfall, der Signale außerhalb des Audio-Bandes sanft kappt.
DSD-Filter: CUTOFF 50k Hz und CUTOFF 150 kHz

Hinweis: Bei Eingang von 352,8-kHz- oder 384-kHz-Signalen wird der Digitalfilter ungeachtet dieser Einstellung während der Wiedergabe deaktiviert.

Leistungsfähige Ringkern-Leistungstransformatoren
Im AI-503 kommen effiziente Ringkern-Leistungstransformatoren zum Einsatz, die für eine stabile Stromversorgung sorgen. Sie sind speziell dafür konzipiert, den magnetischen Streufluss zu unterdrücken und elektromagnetisch induziertes Rauschen zu verhindern, um eine stabile Stromversorgung zu gewährleisten.

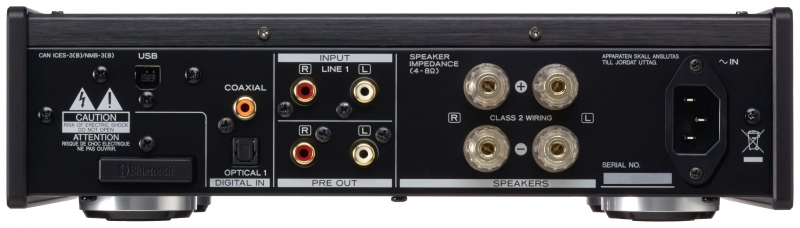

USB-Anschluss und koaxiale/optische Digitaleingänge
Der USB-Eingang unterstützt Auflösungen von bis zu 11,2 MHz DSD und 384 kHz/32 Bit PCM. Zudem wird die „native DSD-Wiedergabe“ unterstützt, bei der DSD-Daten direkt in analoge Signale und nicht vorher erst in PCM-Signale konvertiert werden. Die kostenlose Musikwiedergabesoftware TEAC HR Audio Player, die speziell für Produkte von TEAC entwickelt wurde, unterstützt ASIO 2.1 und DoP (DSD über PCM) und erlaubt die native Wiedergabe von hochauflösenden Audioformaten wie DSD mit bis zu 11,2 MHz auf Windows- und Mac-Computern. Die optischen und koaxialen Digitaleingänge unterstützen Auflösungen von bis zu 192 kHz/24 Bit.

Bluetooth®-Empfänger mit Unterstützung für LDAC
Der integrierte Bluetooth®-Empfänger unterstützt LDAC*, aptX™, AAC und die drahtlose Übertragung anderer hochauflösender Audiodateien. So können Sie ganz einfach kabellos Musik von Ihrem Smartphone oder Tablet streamen.
*LDAC ist eine von Sony entwickelte Audiokodierungstechnologie, die die Übertragung von hochauflösenden Audioinhalten ermöglicht, sogar über eine Bluetooth-Verbindung. Im Gegensatz zu anderen Bluetooth-kompatiblen Kodierungstechnologien wie SBC funktioniert sie ohne jegliche Abwärtskonvertierung der hochauflösenden Audioinhalte*1 und ermöglicht im Vergleich zu diesen anderen Technologien durch eine effiziente Kodierung und optimierte Paketierung die Übertragung von dreimal mehr Daten*2 über ein Bluetooth-Drahtlosnetzwerk, und das mit einer beispiellosen Klangqualität.
*1 ausschließlich Inhalte im DSD-Format
*2 im Vergleich zu SBC bei Auswahl der Bitrate 990 kbit/s (96/48 kHz) oder 909 kbit/s (88,2/44,1 kHz)

Frontseitiger Digitaleingang zum Anschließen digitaler Audioplayer und anderer tragbarer Geräte
An der Frontblende des Geräts befindet sich ein digitaler Eingang, der das bequeme Anschließen von digitalen Audioplayern mit optischen digitalen und analogen Ausgängen ermöglicht. Dank eines hochwertigen integrierten Kopfhörerverstärkers können Sie Ihre Lieblingsmusik direkt von Ihrem Mobilgerät über angeschlossene Lautsprecher oder Kopfhörer wiedergeben.

Klasse-D-Verstärker von ICEpower a/s
Um eine hochwertige Audioqualität zu gewährleisten, haben wir einen renommierten Hochleistungsverstärker von ICEpower a/s integriert. Dadurch wird die präzise Reproduktion filigraner Klänge sowie eine exzellente Linearität bei hoher Lautstärke ermöglicht.
Durch Einsatz eines kompakten und höchst effizienten Klasse-D-Verstärkers konnten in dem kleinen Gerät, dessen Stellfläche nicht größer als ein DIN A4-Blatt ist, auch DA-Wandler mit Dual-Mono-Aufbau untergebracht werden, die für eine optimale Klangqualität bei der digitalen Audiowiedergabe sorgen.
ICEpower® ist eine eingetragene Marke von Bang & Olufsen ICEpower a/s.

TEAC-HCLD-Schaltung mit diskreter Gegentaktschaltung
Der spezielle Kopfhörerverstärker der Klasse-AB verfügt über eine diskrete Gegentaktschaltung und einen Operationsverstärker. Beim Design dieses Modells haben wir uns auf unsere gesamte Erfahrung gestützt, die wir bei der Entwicklung des UD-503 gesammelt haben. Das Ergebnis: eine Schaltung, die Rauschen unterdrückt und gleichzeitig den weiten Betriebsbereich eines Klasse-A-Verstärkers beibehält. Der detaillierte und fein nuancierte Klang hochauflösender Audioquellen wird damit absolut unverfälscht übertragen.

Kopfhörerverstärker mit vollständig getrennten Massen für die linken und rechten Kanäle
Für den Kopfhörerausgang wurde ein Schaltungsdesign ausgewählt, bei dem die linken und rechten Kanäle über vollständig separate Massen verfügen – sowohl beim Verstärker als auch in der vierpoligen Kopfhörerbuchse. Da die Massen der linken und rechten Kanäle auch komplett unabhängig von der Masse des Verstärkers sind, kann eine noch bessere Kanaltrennung und eine noch klarere Klangbühne erzielt werden.
Hinweis: Es können auch Ohrhörer und Kopfhörer mit dreipoligen Steckern verwendet werden. Um jedoch von der Massetrennung für den linken/rechten Kanal profitieren zu können, sollten Sie Ohr- und Kopfhörer mit vierpoligen Steckern verwenden.

Zweistufig einstellbare Verstärkung
Der Kopfhörerverstärkerausgang verfügt über eine Funktion zur Einstellung der Verstärkung in zwei Stufen. Dadurch kann die Lautstärke optimal auf die Impedanz und Effizienz der angeschlossenen Kopfhörer – von impedanzarmen Ohrhörern bis hin zu Kopfhörern mit hoher Impedanz (600 Ω) – abgestimmt werden.

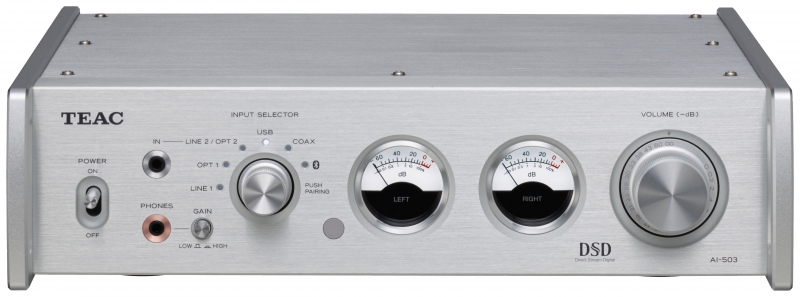

Zwei analoge Pegelmesser zur Anzeige von Pegelspitzen
An der Frontblende des Gerätes befinden sich zwei analoge Nadel-Pegelmesser zur Anzeige der Signalstärke, die die Professionalität der Einheit unterstreichen. Neben einer vierstufigen Dimmerfunktion (Hell, Normal, Gedimmt, Aus), mit der Sie die Helligkeit der Anzeige auf die Raumhelligkeit abstimmen können, haben Sie auch die Möglichkeit, die Pegelmesser komplett zu deaktivieren.

Bedienelemente mit benutzeroptimiertem Design
Bei allen Regelelementen achten wir auf jedes noch so kleine Detail. So hat der Lautstärkeregler aus Aluminium genau den richtigen Widerstand, und Kippschalter sorgen für eine besonders sichere Bedienung. Die mitgelieferte Fernbedienung ist mit einer Aluminiumlegierung versehen, die ihr einen äußerst eleganten Look verleiht. Neben der Ästhetik stand für uns die Benutzerfreundlichkeit der Fernbedienung im Mittelpunkt, weshalb die Lautstärke nun in Schritten von 0,5 dB angepasst werden kann.

Das kompakte Vollmetallgehäuse mit einer Stellfläche von nur einem A4-Blatt bietet hohe Vibrationsbeständigkeit und eine moderne Optik
Das Gehäuse besteht komplett aus Metallblechen, die widerstandsfähig gegenüber Störungen von außen sind und wirksam das Eindringen elektromagnetischer Störstrahlung von Computern und anderen Geräten verhindern. Dadurch kann unabhängig von den äußeren Einflüssen und Umgebungsbedingungen eine elektrisch „reine“ und rauscharme Umgebung innerhalb des Geräts erzeugt werden. Das Metallchassis wurde zudem auf beiden Seiten mit 8 mm dicken Aluminiumblenden ausgestattet, die ein Verwinden oder Verbiegen des Chassis verhindern. Dank seiner geringen Stellfläche von nur einem A4-Blatt* kann der AI-503 auf dem Schreibtisch, im Regal oder auf ähnlich kleinflächigen Ablagen aufgestellt werden.
*Ohne Buchsen, Regler und andere vorstehende Teile.

Kostenloser TEAC HR Audio Player mit Wiedergabe von 11,2 MHz DSD unter Windows und Mac
Die gratis erhältliche Musikwiedergabesoftware TEAC HR Audio Player wurde speziell für Produkte von TEAC entwickelt und erlaubt die native Wiedergabe von hochauflösenden Audioformaten wie DSD mit bis zu 11,2 MHz und PCM mit 384 kHz. Da keine komplexen Einstellungen auf einem Windows-/Mac-Computer vorgenommen werden müssen, kann der AI-503 ohne großen Konfigurationsaufwand für die Audiowiedergabe vom PC verwendet werden. So können selbst Nutzer ohne tiefere Computerkenntnisse die App im Handumdrehen einrichten.
Hinweis: Bei Verwendung eines Windows-Computers muss zunächst der erforderliche Treiber auf dem Rechner installiert werden, bevor der AI-503 über USB angeschlossen wird.
