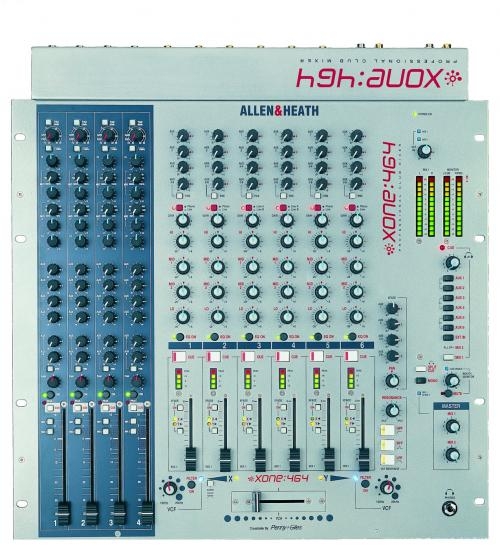

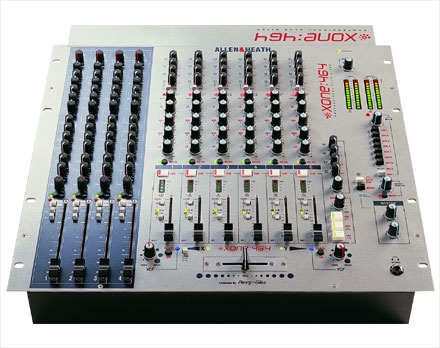

ALLEN & HEATH XONE:464

Desktop/Rack professioneller Clubmixer.

4 Mono-Eingänge
Verbindungen als XLR- oder TRS-Buchse, Gain, 4-Band EQ mit durchstimmbaren Mitten, HPF @ 100 Hz, 6 Aux-Sends (1-4 Pre, 5&6 Pre/Post-Fader schaltbar), Pan, Peak Signal-LED, Cue und Einschaltknopf mit LED. 100 mm Fader. Inserts und D.I. an TRS.

6 duale Stereo-Kanäle
Zwei Stereoquellen (A & B) pro Kanal. A ist auf RCA für alle Kanäle mit RIAA, Vorverstärker auf CH 5,6,9,10. B Eingänge als Line-In auf RCA CH 5 & 10 und TRS auf CH 6,7, 8 & 9. Zugang zu allen 6 Aux oben am jeweiligen Kanal, damit bleibt der Performance-Bereich frei. 3-farbige Anzeige, Gain-Regelung. Mächtiges 4-Band EQ mit Einschalter. 60 mm Fader und X-Fade Zuweisungssektion.

Stereo Mix-Ausgänge
2 getrennte Mix-Ausgänge mit Pegelregelung, 3-farbige, 12-Segment-Anzeige und Insert. Symmetrische XLR plus sekundäre RCA-Ausgänge, plus selektierbares Mono-Out auch auf XLR und TRS. CH1-4 speisen Mix1 oder Mix2. Stereo-Kanäle speisen Mix1 direkt oder via X-Fader. Mix1 kann an Mix2 geroutet werden.

6 Aux-Sends
6 Aux-Sends an (TRS) Ausgänge für Monitore oder FX-Sends. Mic/Line CH 1-4 mit individuellen Sends und Stereo CH 5-10 mit Aux 1&2 individuelle Monosumme und Aux 3&4, 5&6 gepaart mit L an ungerade, R an gerade. Aux-Sends 1-4 sind immer Pre-Fade, während Aux 5&6 Pre/Post-Fader schaltbar sind. Zusätzliche Regler für Aux-Sends zwecks Tracking von X-Fader Post-Fade.

4 Stereo 2 Mono Zonen-Ausgänge
Mix1, Mix2, Post X-Fader Aux 3&4 und 5&6 für Stereo-Mix über Drehregler. Post X-Fader Aux 1 & Aux 2 für Mono Mix-Ausgang mit Pegelregelung.

4-Band EQ
Mono Kanäle mit zwei durchstimmbaren Mitten. Stereo-Kanäle mit EQ-Einschalter und alle Frequenzsektionen mit +6 dB um Headroom zu erhalten, -26 dB Cut für kreatives Mixen.


VCA-Crossfader
Konduktiv, Kunststoff, hochwertige 45 mm Penny & Giles Fader mit schaltbarer Kurve für Cut oder Dip. Stereo-Kanäle zuweisbar auf X linke Seite (grüne LED) oder Y rechte Seite (gelbe LED). Durch das VCA-Design des Faders wirkt sich Abnützung nicht auf Audioqualität aus. Ersatz leicht austauschbar. Pan-Trim Regler für Balance.

Spannungsgesteuerte Filter
Zwei Filter (einer für jede Seite des X-Faders) mit Wahlmöglichkeit: High-Pass, Band-Pass, Low-Pass oder multiple wie Notch.
Resonanz – justiert Q von ‘mild zu wild’. Durchstimmbar von 100 Hz bis 20 kHz – Einschaltknopf mit blauer LED.

Externe Eingänge
TRS-Buchsen, Eingänge mit Pegelregelung an Mix1, Mix2 oder Monitor.

Techniker-/DJ-Toolbox
2 Hochleistungs-Kopfhörerausgänge mit Pegelregelung. Monitorsektion mit 8-Weg Switchbank um Monitorquelle auszuwählen. 3-farbige 12-Segment-Anzeige. Kanal-Cue überbrückt Monitor der für die Kopfhörer selektiert wurde (und Booth wenn Cue-Enable eingeschaltet ist). Split-Cue schickt Cue-Signale nach links und selektiertes Programm nach rechts. Mute schaltet Monitor-Ausgang stumm (Option für -20dB). Mono-Summenschalter zur Phasen- und Kompatibilitätskontrolle.

Netzteil
Intern geschaltetes Hochleistungs-Netzteil. Universelle Eingangsnetzspannung.

Optionen f. d. Konfiguration
Interne Verbindungen für Mono CH Aux-Sends an Pre-EQ und/oder Pre-ON. Stereo-Kanal-Cue an Post-EQ. Stereo-Kanal-Aux an Pre-EQ. D.I. an Pre-Fade. EXT-ein -10 dBV/+4 dBu. Monitor-Mute an -20 dB Attenuator. Fernsteuerung für Monitor-Mute (lokal). Diese Optionen erfordern eine kompetente Installation oder eine qualifizierte Servicestelle. SysLink Kit –Ausgang auf 25-Pin D-Verbinder für den Anschluss an andere A&H Konsolen.
